Монтаж гибкой черепицы

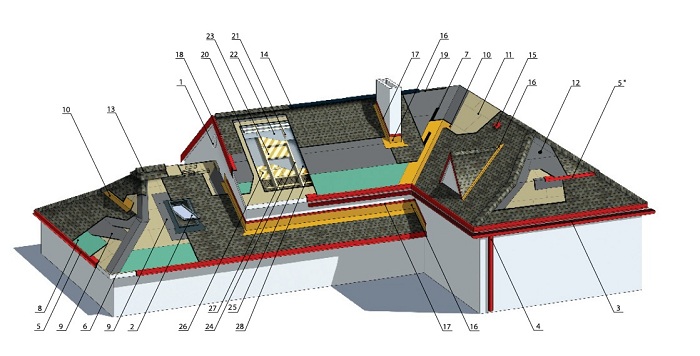

Схема устройства кровли

1. Щипцовая решетка.
2. Мансардное окно.
3. Водосточный желоб.
4. Водосточная труба.
5. Капельник*.
6. Лобовая доска.
7. Мастика для гибкой черепицы ТЕХНОНИКОЛЬ № 23 (Фиксер).
8. Самоклеящийся ковер ТехноНИКОЛЬ (Барьер ОС ГЧ).
9. Подкладочный ковер.
10. Ендовный ковер.
11. Дощатый настил.
12. Отверстие для венттрубы.
13. Вентиляционный конек.
14. Сплошной коньковый аэратор.
15. Точечный кровельный вентиль.
16. Планка примыкания.
17. Фронтонная планка.
18. Вентиляционная щель в сплошном основании.
19. Разреженная обрешетка.
20. Контробрешетка.
21. Супердиффузионная мембрана ТехноНИКОЛЬ.
22. Теплоизоляция ТехноНИКОЛЬ.
23. Стропильная нога.
24. Пароизоляция ТехноНИКОЛЬ.
25. Контрутепление.
26. Металлическая проволока d=2 мм шаг 250 мм. либо специальная сетка.
27. Два слоя гипсокартона.

* при небольшом изломе ската перелом укладывается только из рядовой черепицы, при этом используется строительный фен (металлический капельник не используется).

Многослойная защита

Наиболее важный и ответственный этап работ при монтаже кровли — правильно уложить всю многослойную конструкцию, которая призвана сохранять тепловой баланс внутри дома во все времена года (зимой препятствовать его рассеиванию, а летом препятствовать его проникновению от нагретой крыши), а также препятствовать проникновению паров влаги в теплоизоляцию.

К монтажу данной конструкции можно приступить двумя способами: изнутри дома и снаружи. Второй способ более удобный и простой, но подходит такой способ только в сухую солнечную погоду. При этом способе монтаж теплоизоляции осуществляется снаружи здания, она укладывается между стропилами поверх смонтированной изнутри пароизоляционной плёнки. Поверх листов теплоизоляции необходимо смонтировать следующие слои конструкции: ветровлагозащитную плёнку, обрешётку, сплошное основание и гибкую черепицу.

В ближайшие дни ожидалась сухая погода, стояла середина лета. Поэтому был выбран именно этот способ (снаружи). Сперва была уложена пароизоляционная плёнка (рулонный материал «ТехноНИКОЛЬ»). С помощью контрбруса пленка крепилась горизонтально к внутренней стороне стропил. После этого, набив бруски контробрешётки на верхние венцы сруба, приступили непосредственно к монтажу теплоизоляционного материала, в качестве которого был выбран базальтовый утеплитель «ТЕХНОЛАЙТ». Листы этого утеплителя толщиной 50 мм монтировали в три слоя.

• Для сохранения теплоизоляционных свойств материала-утеплителя предварительно монтируется пароизоляционная плёнка.
• Для фиксации пароизоляционной пленки «ТехноНИКОЛЬ» использовался контрбрус.
• Швы пароизоляции соединяются специальной строительной лентой (двусторонний строительный скотч).

Но погода внесла свои коррективы в наши планы, пошел сильный дождь, и мы едва успели накрыть уже уложенный утеплитель полиэтиленовой пленкой. Дождь и гроза не позволили продолжать работу.

На следующий день погода уже стояла сухая, но наученные горьким опытом решили отказаться от этого способа укладки теплоизоляции. Поэтому смонтированные листы теплоизоляции были демонтированы, пароизоляционная пленка снята. Мы приступили к работе над укладкой верхних слоев кровельной конструкции.

• Для обеспечения полной теплозащиты листы базальтового утеплителя «ТЕХНОЛАЙТ» укладывались плотно друг к другу.
• Поверх теплоизолирующего материала смонтировали ветровлагозащитную супердиффузионную мембрану и укрепили её с помощью контрбруса.
• Монтаж обрешётки из обрезной доски. Величина вентзазора была задана высотой контрбруса — 50 мм.

Подготовка основания

На наружной части стропил с помощью контрбруса закрепили ветровлагозащитную плёнку — супердиффузионную мембрану, предназначенную для предохранения теплоизоляции от выдувания тепла с поверхности утеплителя и раздувания его мелких фракций по всему объёму чердака, а также от намокания этого материала вследствие попадания дождевых капель в вентилируемую воздушную прослойку. После укладки плёнки на контрбрусе смонтировали обрешётку из обрезной доски с шагом, равным 20 см. Таким образом, в межстропильном пространстве образовались каналы для движения воздуха. В такой конструкции плёнка беспрепятственно пропускает выходящие из утеплителя пары в вентилируемое подкровельное пространство, откуда они удаляются потоком наружного воздуха.

• Монтаж основания, в качестве которого были выбраны ориентированные древесностружечные плиты.
• Плиты монтировали с небольшими зазорами (3мм) не случай их расширения из-за температурных колебаний. Плиты крепились саморезами.
• Подкладочный гидроизоляционный ковёр зафиксировали на основании кровельными гвоздями с интервалом 20 см.

Далее приступили к монтажу основания под укладку гибкой черепицы. Это основание должно быть сплошным, ровным, сухим и хорошо зафиксированным. В качестве такого основания были выбраны плиты ОСП_3 толщиной 9 мм, которые удовлетворяют всем перечисленным требованиям. При монтаже плит необходимо оставлять небольшие зазоры (около 3 мм) не случай температурного расширения плит.

Особенности укладки черепицы

Прежде чем начать укладку самой черепицы SHINGLAS необходимо уложить подкладочный гидроизоляционный ковёр «Барьер ОС ГЧ» (от «ТехноНИКОЛЬ»). Он укладывается либо по всей площади кровли (для полной надежности), либо в особых зонах, к которым относятся карнизные свесы, торцевые части кровли, ендовы, конёк и область кровельной. Для соединения частей подкладочного ковра их необходимо смазать специальной битумной мастикой «Фиксер» (от «ТехноНИКОЛЬ»). Далее для защиты свесов кровли установили капельники (карнизные планки) и торцевые планки. Используя инструкцию по монтажу SHINGLAS, сделали разметку ската кровли под укладку рядовой черепицы. При этом удалось сгладить неровности геометрии крыши, благодаря незначительным смещениям рядов черепицы относительно друг друга по вертикали.

• Установка карнизных и торцевых планок для защиты свесов кровли. Крепились зигзагообразно кровельными гвоздями с шагом 15 см.
• Укладка подкладочного гидроизоляционного ковра шириной 50 см по особым зонам кровли.
• Монтаж элементов водосточной системы.

Теперь приступили непосредственно к самому ответственному моменту – монтажу гибкой черепицы. В качестве такой черепицы была выбрана кровельная плитка от «ТехноНИКОЛЬ» — гибкая черепица SHINGLAS, модель «Фокстрот», цвет «Сандал», форма нарезки — «Аккорд». Чтобы избежать цветовых различий при укладке перед использованием были смешаны плитки из 6 упаковок. Одна такая упаковка рассчитана на покрытие площадью 3м2. В первом ряду использовалась универсальная карнизно-коньковая черепица.

В последующих рядах стали использовать обычную рядовую черепицу. Плитки фиксировались гальванизированными кровельными гвоздями при помощи пневмопистолета (производительность увеличивается в несколько раз). Шляпка гвоздя не должна врезаться в покрытие, а должна быть вровень с ее поверхностью. Гвозди прибивают в 2-3 см от края плитки.

• Для украшения карнизных свесов нами использовалась вагонка, пропитанная специальным биовлагозащитным составом
• При монтаже коньково-карнизной черепицы делают отступ от перегиба капельника на 0,5–1 см
• Нижняя поверхность черепицы защищена легкосъемной полиэтиленовой пленкой, которая скрывает самоклеящийся слой

Укладка черепицы выполняется от центра ската. Это необходимо для более четкой нивелировки укладки по горизонтали. Каждый последующий ряд также начинаем от середины, но смещая первую плитку на половину лепестка предыдущего ряда. И таким образом уложили весь скат. Верхний ряд плитки довели до самой линии конька. Верхние углы черепицы, подходящие к металлической фронтонной планке, обрезались на 2–3 см для отбоя воды.

• Углы у черепицы, подходящей к фронтонной планке, подрезаются на 2–3 см для отбоя воды.
• Каждый лист фиксировали четырьмя гвоздями.
• Для удобства монтажа гибкой черепицы рабочие использовали специальные металлические консоли.

Затем приступили ко второму скату. Укладывали черепицу по тому же принципу, что и первый скат, при этом особое внимание уделили области кровельной проходки под выпуск фанового стояка. После того как вся крыша была покрыта кровельным материалом, настало время заняться вентиляцией подкровельного пространства. В основании конька были сделаны 5 отверстий по 5-6 см в ширину и 80 см в длину, расстояние между ними сделали по 15 см. На сам конек водрузили пластиковый аэроэлемент, зафиксировав его саморезами.

• В основании кровли прорезали отверстие, вокруг которого уложили выкройку из подкладочного ковра.
• Проходной пластиковый элемент закрепили с помощью гвоздей, а сверху и снизу промазали мастикой.
• Ряды битумной черепицы снизу вверх уложили на «проходку» и приклеили к фланцу битумной мастикой.

Утепление изнутри

Когда работы по монтажу верхних слоев конструкции были завершены, то мы переместились внутрь дома. Необходимо было вернуться к монтажу теплоизолирующего материала. Сперва смонтировали пароизоляционную плёнку, прибивая её к стропилам с помощью контрбруса. В получившиеся «карманы» уложили листы базальтовой теплоизоляции «ТЕХНОЛАЙТ» по 3 слоя. А поверх пароизоляционной плёнки прикрепили еще один слой утеплителя и зафиксировали его металлической проволокой (зигзагообразно). На этом работа по монтажу кровельного «пирога» можно сказать, была закончена. Оставалось сделать только отделочные работы.

• Монтаж конькового вентиляционного элемента, обеспечивающего оптимальный температурно-влажностный режим.
• Коньково-карнизную черепицу укладывали поверх вентиляционного элемента и крепили её гвоздями.
• Монтаж последнего слоя утеплителя и фиксация его металлической проволокой.
