Монтаж металлочерепицы

Инструменты, необходимые при монтаже:

• Рулетка.
• Молоток.
• Шуруповерт.
• Длинная рейка.
• Инструмент для резки листов.
• Маркер для нанесения разметок.

Из острых предметов вам понадобятся:

• ножницы по металлу,
• лобзик электрический,
• высечныеэлектроножницы,
• удобная ножовка с мелкими зубьями,
• дисковая пила с твердосплавными зубьями.

После того, как вы разрезали листы, необходимо смести металлическую стружку, в противном случае она заржавеет, тем самым испортив покрытие.

Важно! Запрещено резать металлочерепицу болгаркой (абразивным кругом), так как под действием высокой температуры можете выжечь не только полимерное покрытие, но и цинк, вследствие чего процесс образования коррозии просто неизбежен.

Обрешетка под кровельное покрытие

ВНИМАНИЕ! Монтаж обрешетки осуществляют всегда поверх гидроизоляционного материала.

Обрешетку сооружают из брусков сечением 50х50, которые в свою очередь обработаны антисептиком, а также из досок 32х100 и 50х100 мм (размеры приблизительные).

Для монтажа металлочерепицы:

1. Для начала, вдоль карнизного свеса прибивают две доски 50х100 мм, одну на другую, гидроизоляцию выводят поверх этих досок.
2. Затем, от конька к карнизу к стропилам поверх гидроизоляции прибивают спадающие бруски контробрешетки 50х50 мм.
3. Далее, поверх контробрешетки с заданным шагом, горизонтально крепят доски обрешетки 32х100 мм.

Для монтажа профнастила:

1. Для начала, вдоль карнизного свеса прибивают две доски одну на другую, одну 50х100 мм, а другую 32х100 мм, потом выводят гидроизоляцию поверх этих досок.
2. Затем к стропилам от конька к карнизу поверх гидроизоляции прибивают спадающие бруски контробрешетки 50х50 мм.
3. Доски обрешетки 32х100 мм, крепят горизонтально поверх контробрешетки, шаг которой равен - 500 мм.

ВНИМАНИЕ! В случае, если расстояние между стропилами более чем 1000 мм, следует использовать более толстые доски обрешетки.

В ендовах, а также под кровельным ограждением специалисты рекомендуют монтировать сплошную обрешетку.

Обрешетка под конек

По сторонам коньковой планки необходимо прикрепить по две дополнительные доски.

Обрешетка на торцах кровли

Под торцевые планки монтируют доски высотой превышающей размер стандартной обрешетки на высоту профиля металлочерепицы или профнастила.

Обрешетка под кровельное ограждение

Монтаж кровельного ограждения следует осуществлять выше карнизного свеса, примерно на уровне несущей стены.

Сплошную обрешетку устраиваютметодом добавления досок между стандартной обрешеткой в местах монтажа кровельного ограждения.

Обрешетка под переходные мостики и снегозадержатели

Монтаж снегозадержателей должен быть выполнен выше карнизного свеса, над несущей стеной.

Переходные мостики и снегозадержатели, предназначенные для всех типовметаллочерепицымонтируют на уже имеющуюся обрешетку.

Для профнастилов, шаг обрешетки которых составляет 500 мм, добавляется дополнительная доска обрешетки через 400 мм.

Ендовы

ВНИМАНИЕ! Места ендов, а также примыканий, как правило, самые слабозащищенные участки кровли, устройство которых требует более внимательного отношения!

Нижнюю планку ендовы монтируют к сплошной обрешетки в места внутреннего стыка скатовсаморезами.

При стыковке планок, необходимнахлест около 100-150 мм (в зависимости от угла наклона крыши) с герметизацией стыка. Далее, заранее разметив и подрезав, выполняют монтаж листовметаллочерепицы или профнастила.

Сверху на стык листов укладывают декоративный элемент –верхнюю планку ендовы.

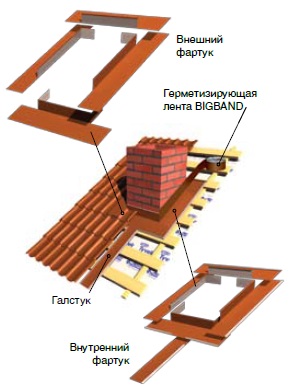

Примыкания

Для того, чтобы кровля герметично прилегала к печным трубам или стенам, на скате крыши следует устроить, из нижних планок примыкания, внутренний фартук.

Планку прикладывают к стенкам трубы, отмечая верхнюю кромку планки на стенке. В последствие по намеченной линии штробируют отверстие, затем убирают пыль и промывают данное отверстие струей воды.

Монтаж внутреннего фартуканеобходимо начинать с нижней стенки трубы. Нижнюю планку примыкания подрезают по месту. Затем ее устанавливают, фиксируя при этом саморезами.

Подобным методом осуществляют монтаж фартука по остальным стенкам, не забывая при этом делать нахлесты, равные 150 мм, тем самым исключая возможность протекания.

Край планки, вставленный в штробу, необходимо загерметизировать при помощи специальной герметизирующей ленты BIGBAND. Далее под нижний элемент внутреннего фартука заводят плоский лист с отбортовками - галстук, предназначенный для стока воды. Галстук направляют либо в ендову, либо вниз до карниза крыши.

Впоследствии укладывают листы кровельного покрытия.

После чего, непосредственно к стене, не заводя в штробу,крепят верхние планки примыкания.

Карнизные планки

Перед тем, как начинать монтаж карнизной планки, необходимоприкрепить держатели желоба, и установить сам желоб. Для более подробного описания, Вы можете ознакомиться с инструкцией по монтажу водосточной системы.

Далее необходимо прикрепить к обрешетке карнизную планку, нижний край которой должен перекрывать край желоба.

Планки как правило, фиксируют оцинкованными саморезами с шагом 300 мм и нахлестом по длине 50-100 мм.

Подкровельную гидроизоляционную мембрану выводят поверх карнизной планки и последней доски обрешетки, для того, чтобы конденсат стекал с пленки в желоб. Край мембраны крепят при помощи соединительной ленты СП-1, Tyvek® или Delta®.

Монтаж мансардных окон

Благодаря системе монтажа окон, их можно устанавливать непосредственно на обрешетку.

В случае, если размер окна не совпадает с расстоянием между стропилами, следует немного изменить конструкцию стропил.

Проем в кровле должен быть по ширине и высоте на 70 мм больше размера планируемого размера к монтажу окна.

Более подробно с техникой монтажа вы сможете в инструкции, прилагаемой к каждому окну.

Резка листов металлочерепицы или профнастила

Каждый лист подрезают в индивидуальном порядке.

Для резки листов необходимо использовать специальные инструменты (см. Инструменты для резки металла). Перед тем, как начать обработку, лист следует положить на устойчивое основание.

После того как работа была завершена, следует аккуратно убрать с поверхности листа металлические опилки.

«Треугольники», оставшиеся после наклонных резов, можно использовать на второй скат, но только для листов симметричного профиля (С-21х1000, НС-35х1000).Для металлочерепицы использовать данные «Треугольники» просто не удастся.

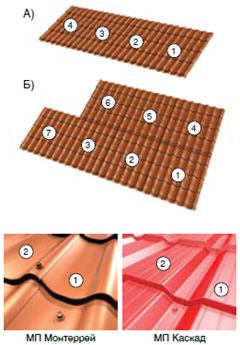

Укладка листов металлочерепицы

При длине листов металлочерепицы, равной длине ската (рис. А)

Первый лист металлочерепицы выравнивают по карнизу и торцу крыши, фиксируя его одним саморезом у конька, вынос листа относительно карниза, равен приблизительно 50 мм.

В случае, если кровельный материал укладывают справа налево, тогда второй лист следуетмонтировать внахлест, на первый. Но если слева направо, в таком случае край второго листа подкладывают под край первого.

Укладку третьего листа осуществляется аналогично второму. Скрепленные между собой три листа выравнивают параллельно карнизу крыши.

Соединение листов осуществляют саморезами в верхнюю часть боковогонахлеста. Однако, делать это следует так, чтобы они не были прикручены к обрешетке и могли вместе поворачиваться относительно самореза, который держит первый лист у конька крыши.

При длине листов металлочерепицы меньше длины ската осуществляется их стыковка по длине (рис. Б).

С первого по четвертый лист соединяют и выравнивают по торцу крыши.

Крепление листов металлочерепицы

Листы металлочерепицы крепят саморезами 4.8х28 (4.8х35) с ЭПДМ-прокладкой и цветной головкой. Необходимое количествосаморезов на кв.м –шесть, восемь штук.

Нижний край листа металлочерепицыкрепят саморезами, непосредственно в прогиб волны в местах прилегания к обрешетке через волну.

Последующие ряды саморезовнеобходимо вкручивать в шахматном порядке через одну волну.

Укладка и крепление листов профнастила

Листы профнастила следует укладывать параллельно карнизу со свесом 50 мм. Специалисты рекомендуют заказывать листы, длиной, которая будет равно длине ската.

Сторону листа с капиллярной канавкой накрывают краем соседнего листа.

В случае, если листы профнастила очень короткие, их следует укладывать порядно, снизу вверх.

Стыковать листы необходимо с нахлестом в 200 мм. В случае, если угол наклона кровли менее 10°, стык необходимо герметизировать.

Крепление листов выполняют саморезами 4.8х28 (35) с ЭПДМ-прокладкой и цветной головкой в местах прилегания трапеции к обрешетке.

Нижний край листа прикрепляют к доскам обрешетки через нижнюю трапецию.

Промежуточное крепление происходит в шахматном порядке,черезнижнюю трапецию. Число саморезов, необходимых для крепления составляет шесть, восемь штук на квадратный метр.

Для того, чтобы материал прилегал более плотно, крайние полки высоких профнастиловнеобходимо соединять заклепками (шаг 500 мм).

Крепление профилированных поликарбонатных листов МП-20

Профилированный прозрачный поликарбонатный лист МП-20, используют, как правило, в качестве светопрозрачных вставок в кровле из профнастила МП-20.

Нахлестпрофнастила и полок профилированного поликарбонатного листарекомендовано уплотнять соединительной лентой СП-1, Tyvek® или Delta®.

Профилированный поликарбонатный лист МП-20 крепят саморезами 4.8х50 с термошайбойверх волны профлиста.

В профилированном поликарбонатном листе МП-20, необходимо предварительно просверлить отверстие ∅8 мм, на два, три миллиметра больше диаметра самореза, для того, чтобы исключить процесс протекания вследствие термических деформаций.

Стыки профилированных поликарбонатных листов МП-20 по скату укладывают внахлест не менее 200 мм с уплотнением соединительной лентой СП-1, Tyvek® или Delta®.

Торцевые планки

На торцы крыши монтируют торцевые планки.

Их крепят через каждые 500-600 мм, сбоку саморезами 4.8х28 (4.8х35), а сверху саморезами 4.8х70 (4.8х80).

Нахлест между планками должен составлять 50 мм, однако, при необходимости планки можно подрезать.

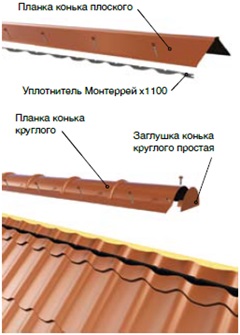

Коньковые планки

Планки конька существуют двух видов:

• плоские,
• круглые.

Монтаж круглой планки конька следует начинать с ее крепления саморезами или заклепками к торцу конусной (для шатровой кровли) или обычной заглушки.

Для плоской планки конька заглушки не нужны.

Непосредственно подконек монтируют фигурный уплотнитель с предварительно освобожденными вентиляционными отверстиями или универсальный уплотнитель х2000 (воздухопроницаемый), на который впоследствии устанавливают планку плоского или круглого конька. Планка фиксируетсяконьковымисаморезами 4.8х70 (4.8х80) через одну волну металлочерепицы.

Между планками конька необходимо выдерживатьнахлест в 100 мм.

Виды фигурных уплотнителей под конек:

• Уплотнитель С-44 х 1000-А.
• Уплотнитель МП-35 х 1035-В.
• Уплотнитель С-21 х 1000-А,В.
• Уплотнитель НС-35 х 1000-А,В.
• Уплотнитель МП-20 х 1100-В,R.

Монтаж антенных выходов

Антенный выход служит для герметизации мест:

• стыка антенн,
• двухконтурных дымоходов типа «сэндвич»,
• электрических кабелей с кровельным покрытием.

Для установки, верхушку антенного выхода обрезают примерно на 20%, до размера меньше диаметра трубы.

Антенный выход натягивают на трубу.

Основанию антенного выхода придают форму кровли. Затем промазывают стыки силиконовымгерметиком, фиксируя его саморезами 4.8х28 (35) к кровле. Для дополнительной герметизации необходимо воспользоваться герметизирующей лентой BIGBAND.

ВНИМАНИЕ! Категорически запрещено использовать антенный выход для герметизации мест стыка горячих труб с кровельным покрытием.

Монтаж выхода вентиляции Металл Профиль

Монтаж необходимо выполнять исключительно на металлочерепицу МП Монтеррей, МП Супермонтеррей или МП Макси, но не превышая расстояние в 60 см от конька. Для гарантии беспрепятственного движения потока воздушных масс от карниза до конька, выходы вентиляции монтируют в каждом стропильном пролете. Если под коньком устроен «холодный треугольник», допустим не такой частый монтаж выходов вентиляции (из расчета один выход вентиляции на 60 кв. м кровли).

Для установки необходимо:

• Очертить, и впоследствии вырезать отверстие в кровельном материале по шаблону.
• В случае, если используется вентиль КТV ∅110, значитпо периметру отверстия необходимо нанести силиконовый герметик.
• Выход вентиляции Металл Профиль не нуждается в дополнительной герметизации, т.к. бутиловый герметик был нанесен предварительно.
• Закрепить выход вентиляции Металл Профиль или вентиль КТV∅110 к металлочерепицесаморезами 4.8х28 (35).
• Подробная инструкция по монтажу на русском языке входит в комплект с выходом вентиляции Металл Профиль.

Монтаж выхода канализации и выхода вытяжки

Монтаж осуществляет исключительно на металлочерепицу МП Монтеррей, МП Супермонтеррей или МП Макси.

Для монтажатребуется:

• Отметить место монтажа проходного элемента, просверлить отверстие в металлочерепице и гидроизоляции для определения места установки уплотнителя гидроизоляции.
• С внешней стороны волны металлочерепицы, на верхней ее части, необходимо очертить и вырезать отверстие по шаблону проходного элемента.
• Снять лист металлочерепицы.
• По метке в гидроизоляции очертить и вырезать контур отверстия под уплотнитель гидроизоляции.
• Нанести герметик на уплотнитель гидроизоляции, установив его на гидроизоляции, прикрепивсаморезами к обрешетке.
• Установить лист металлочерепицы на место.
• Установить проходной элемент, закрепив его к металлочерепицесаморезами, предварительно нанеся герметик.
• В проходной элемент вставить выход вытяжки или канализации, зафиксировав его при этомсаморезами к проходному элементу.
• Напрямую соединить выход вытяжки с воздуховодом, а выход канализации в свою очередь с канализационным стояком, используя гофрированную трубу.

Вы сможете подробно ознакомиться с инструкцией по монтажу, которая входит в комплект выхода канализации и выхода вытяжки.

Монтаж выхода универсального Металл Профиль

Выходы универсальные Металл Профиль используются в качестве вентиляции подкровельного пространства и выхода вытяжки.

Для установки выхода универсального Металл Профиль на металлочерепицу МП Монтеррей, МП Супермонтеррей или МП Макси необходимо:

Очертить и вырезать отверстие на металлочерепице по шаблону на уровне воздуховода.

Закрепить выход универсальный к металлочерепице саморезами, предварительно нанести герметик в случае отсутствия бутилового уплотнителя.

Если выход универсальный используется в качестве выхода вытяжки, то необходимо дополнительно использовать изолированную трубу.

Второй конец изолированной трубы соединяют с воздуховодом напрямую или через гофрированную трубу.

Место прохождения вентиляции через гидроизоляцию и пароизоляцию необходимо проклеить соединительной лентой СП-1, Tyvek® или Delta®.

Установка выхода универсального Металл Профиль ∅110/200 на профнастилы МП-20, С-21, НС-35 осуществляется аналогично.

Теплая кровля: монтаж теплоизоляции

После того, как установка гидроизоляции была завершена, враспор между стропилами укладывают маты или плиты теплоизоляции. Соблюдать зазормежду теплоизоляцией и мембраной Tyvek® или Delta® в данном случае не имеет смысла.

При монтаже в несколько слоев, теплоизоляцию необходимо укладывать с перекрытием швов предыдущих плит.

Специальный нож для теплоизоляции -это гарантияточного, качественного и быстрого раскроя теплоизоляционных плит.

Теплая кровля: монтаж пароизоляции

На внутренней поверхности стропил, горизонтально, снизу вверх строительнымстеплером закрепляют полотна пароизоляционной мембраны или пароизоляционной пленки.

Полотна укладывают внахлест, герметично закрепляя соединительной лентой СП-1, Tyvek® или Delta®. Все проходы сквозь пароизоляцию необходимо герметизировать тщательнейшим способом.

Далее, можно монтировать внутреннюю облицовку.

Теплая кровля: подшивка ОСП

Для внутренней обшивки мансард, как правило, применяют ОСП (Ориентированно Стружечную Плиту) повышенной влагостойкости. Рекомендуемая толщина - 9 или 12 мм.

Плиты необходимо монтировать таким образом, чтобы длинный край находился поперек стропил после установки пароизоляционной мембраны. Каждая плита должна иметь как минимум две опоры.

При креплении ОСП используют, например, гвозди 50-70 мм к опорам (стропилам) с шагом 20-30 см. Расстояние от края ОСП до вбиваемых гвоздей должно составлять как минимум 1 см.
